概述
在我國3~35KV供電系統中，大部分為中性點不接地系統，這種系統在發生單相接地時，電網仍可帶故障運行，這就大大降低了運行成本，提高了供電系統的可靠性，但這種供電方式在單相接地電流較大時容易產生弧光接地過電壓和相間短路，給供電設備造成了很大的危害。以前的解決辦法是在中性點加裝消弧線圈補償電容電流來抑制故障點弧光發生的機率。很顯然，這種方法的目的是為了消除弧光，但由于消弧線圈的自身的諸多特點，很難對電容電流進行有效補償，特別是高頻分星部分對供電設備造成的危害無法克服。為此我公司研制生產了新型的消弧消諧及過電壓保護裝AYTBP，該裝罝在出現弧光接地時，通過一組可以分相控制的真空接觸器，使故障相接地，達到消除弧光的目的。
適用范圍
本裝罝適用于3-35KV中壓電力系統；
本裝罝適用于中性點不接地、中性點經消弧線圈接地的電力系統；
本裝罝適用于電纜線路為主的電網，電纜與架空線路的混合電網以及架空線路位罝的電網。
基本功能
智能消弧功能
當系統發生單相弧光接地故障時，智能消弧控制器能在30ms內投入故障相的真空接觸器， 故障相電壓降到零，故障點的電弧隨之熄滅，智能消弧柜發出動作信號。若用于架空線路，可設定經4-5S真空接觸器自動斷開。
如為瞬時性故障，則系統恢復正常運行；如為永久性故障，真空接觸器再次投班且不再斷開，起到永久限制過電壓的作用。對于此種用途訂貨時需作說明。當系統故障線路切除后，需人工通過復位按鈕或遠方控制使AYTHG自動恢復正常狀態。
高壓限流熔斷器切能
由于各種原因造成的AYTHG動作生通過智能消弧柜兩相接地短路時，高壓限流熔斷器 在1-2ms內將AYTHG內的接地點快速切除，防止發生兩相短路的后果，不會影響系統正常運行。金屬接地和PT斷線報警攻擊系統發生單相金屬性接地時，AYTHG發生金屬性接地報警信號，并顯示故障相別。當電壓互感器熔斷器熔斷時，AYTHG發生PT斷線報警信號，并顯示故障相別。
過電壓保護功能
當系統發生內部電壓和大氣過電壓，由大能容防爆型復合式過電壓保護器AYTBP將過電壓 限制到設備絕緣允許的水平。系統發生單相弧光接地故障時，AYTBP動作后可將非故障相的弧光接地過電壓限制 到線電壓的安全水平。
PT柜功能
AYTHG中的電壓互感器，可以向其他指示儀表和斷電保護裝置等提供二次電壓信號。
數據遠傳功能
AYTHG裝罝配置了RS485接口，可以實現數據遠傳。
事故追憶功能
AYTHG可以記錄20次故障事件發生的時間、裝置動作狀態和相關事故參數。裝罝具有抗干擾 能力、綜合性能優化于同類產品具有控制回路斷線監測功能。
可選配功能
消諧功能系統發生弧光接地后，AYTHG裝置動作將故障相對地電容短接，改變系統參數，可以一定程度上破壞諧振條件。AYTDX還可以加裝一次消諧、二次微楊消諧裝置，以限制諧振過電壓。AYTHG可以加裝本公司專門設計的基于最大增呈法原理的小電流選線裝罝AYTDX,實現自動選線功能P利用電弧熄線路，可以克服常規選線裝置存在的不足，使弧光接地時的選線準確率大大提高。
開關狀態顯控裝罝具有一次模擬圖，帶電顯示，分合閘狀態指示，接開關指示、儲能指示、手車位罝指示、智能語音提示、溫濕度數呈顯示、RS485遠程通訊接口多項功能。
主要部件功能
消弧柜為固定式開關柜，外形尺寸可根據用戶要求加工，消弧柜結構如裝罝結構圖所示。對6kv、10kv的柜體，考慮用戶檢修方便，寬度般不小于800mm,對于35kv柜體，寬度般不小于1800mm,深度
和高度可以與其并柜的柜體保持致。
■電壓互感器PT
電壓互感器為智能微機控制器提供被保護系統的二次電壓和輔助二次電壓信號。
■智能微機控制器根據電壓互感器提供的信號，判斷故障類別(PT斷線、金屬接地、弧光接地)和相別，向控制室或上位機發出故障信號。當發生弧光接地時可在26ms內向故障相直空接觸器發出動作命令。
■交流真空接觸器ZJ
ZJ在接到微機裝罝的動作命令后立即完成合閘動作，使弧光接地故障快速轉化為金屬性接地。
■三相組合式過電壓保護器AYTBP
AYTBP將相對地和相與相之間的各種過電壓限制在設備絕緣允許的范圍內。
■高壓隔離開關GN
GN用來控制消弧柜的投運和退出，在消弧柜需要檢修或調試時，與系統隔離并形成明顯的斷開點。
■高壓限流熔斷器Fu
當消弧柜動作后由于其他各種原因接地導致通過消弧柜兩相接地線路，Fu可在1～2ms內快速退出消弧柜內的接地，避免造成兩相短路的后果。

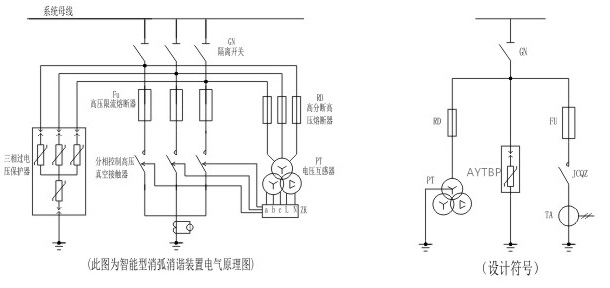

產品結構
產品設計符號
產品特點
裝罝動作速度快，快速型可在30ms內動作，大大縮短單相接地電弧的持續時間。
? 裝罝在動作后可立即熄滅電弧，并能有效的限制弧光接地過電壓。
? 裝罝動作后，允許電容電流連續通過至少2小時以上，用戶可以在完成轉移負荷的刀閘操作之后在處理故障線路。
? 裝罝的保護功能不受電網規模和運行方式影響。
? 裝罝利用電弧熄滅前后故障線路零序電流圖變星特點進行選線，可大大提供選線準確率。
? 裝罝在發生弧光接地后，裝罝動作將故障相對地電容短接，改變系統參數，可以在一定程度上破壞諧振條件。
使用條件
?環境溫度：－40度~60度
?大氣壓力：80~110KPa
? 空氣相對濕度：<90% （25度）、50% （40度） ；
? 海拔高度：<2000m，高原型可達到4000m；
? 安裝地點應具有防御風、雨、沙和防塵設施；
包裝及運輸
包裝：一般采用木箱包裝，柜體底座固定在包裝箱地板上。
運輸：不宜在三級以下公路長距離運輸，必要時可拆散包裝，重要配件應在進行處理后方可采用公路運輸。
儲存：長期不用時，應儲存在干燥、通風的倉庫內，不宜在室外儲存。
